Ein Überhitzungsfehler von 5 K an einem R407F-System reicht aus, um den COP um 15 bis 25 % zu senken, laut den technischen Bulletins von Copeland (Copeland Application Engineering, 2016). Es ist das häufigste Problem bei Umrüstungen von R404A auf R407F in der Gewerbekälte. Dabei dauert die Korrektur unter 30 Minuten, wenn man weiß, wo man suchen muss. Dieser Artikel ist Ihre Feldreferenz: zu überwachende Werte, Einstellungen je Anwendung, Fehlersuche und Inbetriebnahme.
Wichtige Erkenntnisse
Welche Indikatoren sollten Sie an einem R407F-System überwachen?
Fünf Messwerte genügen, um den Zustand eines R407F-Kreislaufs in unter zehn Minuten zu beurteilen. Nach den EN-12900-Spezifikationen, die Copeland für ZF-Scroll-Verdichter verwendet, lauten die nominalen Referenzbedingungen: Verdampfung bei -10 °C, Verflüssigung bei 45 °C, 10 K Überhitzung und null Unterkühlung (Copeland TI Scroll ZF). Jede Abweichung von diesen Bezugswerten signalisiert ein Problem.
Aus der Praxis: Die meisten Techniker konzentrieren sich auf die Drücke. Das ist ein logischer Reflex, allein aber nicht ausreichend. Gewöhnen Sie sich an, bei jedem Einsatz diese fünf Werte systematisch zu erfassen: Saugdruck, Hochdruck, Heißgastemperatur, Überhitzung und Unterkühlung. Warum gerade diese fünf? Weil sie beide Seiten des Kreislaufs abdecken, den Verdichter und beide Wärmetauscher.
| Indikator | Gesund (Normalkälte) | Gesund (Tiefkälte) | Alarmschwelle |
|---|---|---|---|
| Überhitzung (am Taupunkt) | 6 bis 8 K | 8 bis 12 K | > 15 K oder < 4 K |
| Unterkühlung (am Siedepunkt) | 4 bis 6 K | 4 bis 6 K | < 2 K oder > 10 K |
| Heißgastemperatur | 70 bis 95 °C | 90 bis 120 °C | > 125 °C |
| Saugdruck (Verd. -10 °C) | 3,5 bis 4,0 bar(ü) | 1,0 bis 1,5 bar(ü) (-30 °C) | > 0,5 bar Abw. v. Sollwert |
| Geschätzter COP | 2,5 bis 3,2 | 1,2 bis 1,8 | > 20 % Abfall vs. Inbetriebnahme |
Ein oft übersehener Punkt: R407F ist zeotrop mit einem Temperaturgleit von etwa 6 bis 6,4 K (National Refrigerants). Wenn Sie die Spalte „Siedepunkt“ zur Berechnung der Überhitzung verwenden, erhalten Sie einen Wert, der 6 K zu hoch ist. Die Folge: Sie verstellen das Expansionsventil in die falsche Richtung. Verwenden Sie immer den Taupunkt beim gemessenen Saugdruck. Für die Unterkühlung gilt das Umgekehrte: nehmen Sie den Siedepunkt beim Verflüssigungsdruck. Vollständige Details zu Gleit und Druck-Temperatur-Tabellen finden Sie in unserem vollständigen technischen R407F-Leitfaden.
Welche Einstellungen sollten Sie je Anwendungstyp wählen?
Feldversuche von Honeywell mit dem Performax LT zeigen, dass R407F-Systeme unter kontrollierten Bedingungen 5 % Energieeinsparung erreichen und bis zu 15 % auf den realen Betriebsrechnungen (Honeywell/Verco-Fallstudie). Doch diese Gewinne setzen Einstellungen voraus, die auf jede Anlage abgestimmt sind. Ein Kühlmöbel und ein Tiefkühlraum haben nicht die gleichen Anforderungen.
Aus der Praxis: Der häufigste Fehler besteht darin, die gleiche Überhitzungsvorgabe auf alle Anwendungen anzuwenden. Ein Normalkälte-Kühlmöbel im Supermarkt arbeitet gut mit 6 K Überhitzung. Dieselbe Einstellung an einer Tiefkühltruhe bei -35 °C führt zu Flüssigkeitsrückführung zum Verdichter. Der Grund ist einfach: bei niedrigen Verdampfungstemperaturen sinkt der Massenstrom, und die Gasgeschwindigkeit in der Saugleitung fällt. Es braucht mehr Überhitzung, um sicherzustellen, dass das Fluid vollständig verdampft ist.
| Parameter | Normalkälte (Kühlmöbel, 0 bis +5 °C) | Tiefkälte (Kühlraum, -18 bis -25 °C) | Schockfrosten (Tunnel, -30 bis -40 °C) |
|---|---|---|---|
| Verdampfungstemperatur | -8 bis -12 °C | -28 bis -33 °C | -38 bis -45 °C |
| Ziel-Überhitzung (Taupunkt) | 6 bis 8 K | 8 bis 12 K | 10 bis 15 K |
| Ziel-Unterkühlung (Siedepunkt) | 4 bis 6 K | 4 bis 6 K | 5 bis 8 K |
| Typische Heißgastemperatur | 70 bis 90 °C | 95 bis 115 °C | 110 bis 130 °C * |
| Flüssigkeitseinspritzung nötig? | Nein | Verdichterabhängig | Ja (FEV) |
Ein praktischer Tipp: Warten Sie nach jeder Verstellung des Expansionsventils 15 bis 20 Minuten stabilen Betrieb, bevor Sie erneut messen. Zu schnelle Korrekturen lösen ein Pendeln aus, bei dem das Ventil zwischen zu viel und zu wenig Durchfluss schwankt. Das ist ärgerlich, wenn man unter Zeitdruck steht, aber es ist die einzige Möglichkeit, eine zuverlässige Einstellung zu erhalten.
Wie verändert sich der R407F-COP mit der Umgebungstemperatur?

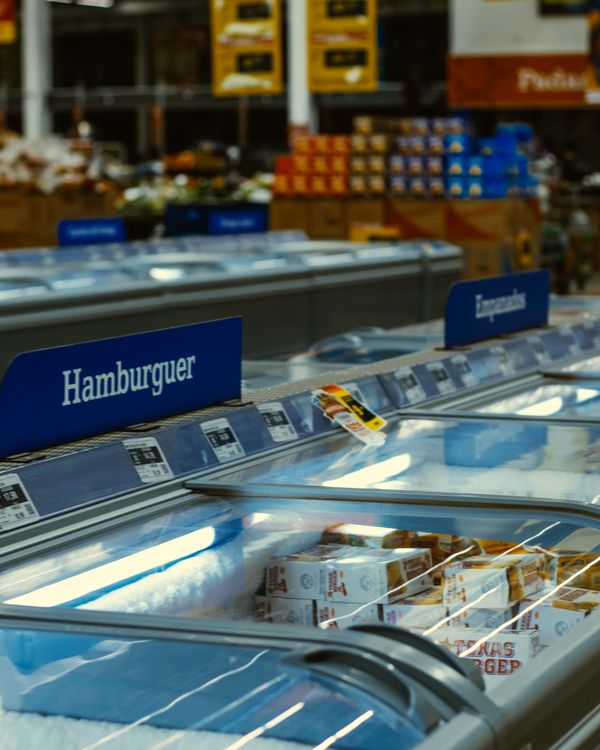

Die Honeywell/Verco-Feldstudie an 124 Tiefkühlmöbeln in einem britischen Supermarkt zeigte, dass R407F ein effizienteres thermostatisches Takten ermöglicht, während R404A an denselben Möbeln einen Dauerbetrieb erzwang (Honeywell/Verco). Dieses Verhalten erklärt sich durch den besseren COP des R407F, der die Solltemperatur schneller erreicht und zwischen den Zyklen abschalten kann.
Der Wirkungsgrad eines Kältesystems hängt direkt vom Abstand zwischen Verdampfungs- und Verflüssigungstemperatur ab. Je kleiner dieser Abstand, desto höher der COP. Im Winter, wenn die Außenluft auf 5 °C fällt, kann der Verflüssiger bei 25 °C statt bei 45 °C im Sommer arbeiten. Der Gewinn ist erheblich. Deshalb zahlt sich die Strategie des gleitenden Verflüssigungsdrucks so stark aus.
Was bedeutet das konkret? Ein Supermarkt im Mittelmeerraum, dessen Verflüssiger im Juli bei 45 °C läuft, hat in der Normalkälte einen COP von 2,05. Dasselbe System im Januar, mit Verflüssigung bei 25 °C, erreicht einen COP von 3,6. Das sind 75 % mehr Wirkungsgrad. Diese Schwankung zu ignorieren, heißt von September bis April Geld liegen zu lassen.
Welche Leistungsprobleme treten am häufigsten auf?
R407F läuft mit höheren Heißgastemperaturen als R404A, was der auffälligste betriebliche Unterschied nach der Umrüstung ist (National Refrigerants). POE-Öle (Polyolester) beginnen oberhalb von 149 °C ihre Schmiereigenschaften zu verlieren (ACHR News, 2023). Wenn ein Techniker diese Besonderheit übersieht, folgen die Ausfälle.
| Symptom | Wahrscheinliche Ursache | Korrekturmaßnahme |
|---|---|---|
| Heißgastemp. > 125 °C | Zu hohe Überhitzung, verschmutzter Verflüssiger, Unterfüllung | Überhitzung (Taupunkt) prüfen, Verflüssiger reinigen, Füllung kontrollieren |
| COP um > 20 % gefallen | Zu geringe Unterkühlung, Teilleck, vereister Verdampfer | Unterkühlung (Siedepunkt) messen, Lecksuche, abtauen |
| Verringerte Kälteleistung | Unterdimensioniertes Expansionsventil, verstopfter Filtertrockner | Delta T am Trockner prüfen (< 1 K normal), bei Verstopfung tauschen |
| Mangelhafter Ölrücklauf | Zu geringe Gasgeschwindigkeit in der Saugleitung, fehlender Ölheber | Rohrdurchmesser prüfen, bei Bedarf Ölheber ergänzen |
| Instabile Überhitzung (Pendeln) | TEV für den zeotropen Gleit falsch kalibriert | Mit R407F-Taupunkttabelle neu kalibrieren oder auf elektronisches Ventil wechseln |
| Abnormales Verdichtergeräusch | Flüssigkeitsrückführung (Überhitzung zu gering), niedriger Ölstand | Überhitzung um 2 K erhöhen, Öl-Schauglas prüfen |
Ein Problem, das die Handbücher selten erwähnen: die Entmischung. Weil R407F zeotrop ist, verändert ein Leck in der Gasphase die Zusammensetzung des im Kreislauf verbleibenden Gemischs. Man verliert bevorzugt R-32, die flüchtigste Komponente. Das Ergebnis? Die effektiven Eigenschaften des Gemischs entsprechen nicht mehr den Standardtabellen. Nach jedem nennenswerten Leck muss die gesamte Füllung zurückgewonnen und mit frischem R407F in der Flüssigphase neu gefüllt werden. Füllen Sie ein zeotropes Gemisch niemals durch bloßes Nachfüllen in der Gasphase auf.
Wie gelingt die Inbetriebnahme eines R407F-Systems?
Die Norm EN 378-2 schreibt eine Dichtheitsprüfung und eine Kontrolle der Sicherheitseinrichtungen vor jeder Inbetriebnahme eines Kältekreislaufs vor (EN 378-2:2016+A1:2020). Über diese rechtliche Pflicht hinaus legt eine sorgfältige Inbetriebnahme die Referenzwerte fest, die bei jedem späteren Einsatz dienen. Ohne diese Anfangswerte gleicht jede künftige Diagnose einer Navigation ohne Karte.
Hier die Checkliste, die wir für jede gewerbliche R407F-Inbetriebnahme empfehlen. Drucken Sie sie aus, nehmen Sie sie mit auf die Baustelle:
| Schritt | Maßnahme | Zu erfassender Wert / Kriterium |
|---|---|---|
| 1 | Dichtheitsprüfung unter OFN (sauerstofffreier Stickstoff) | 24 h halten ohne Druckabfall (< 0,1 bar) |
| 2 | Evakuierung (Vakuum) | < 500 Mikron (0,67 mbar), 30 min halten |
| 3 | Befüllung nur in der Flüssigphase | Füllgewicht nach Typenschild (+/- 2 %) |
| 4 | Start und Stabilisierung (20 min) | Drehrichtung, Vibration, Geräusch prüfen |
| 5 | HD- / ND-Drücke erfassen | Mit den Sollwerten der Parametertabelle oben vergleichen |
| 6 | Überhitzung messen (Taupunkt) | Normalkälte: 6-8 K, Tiefkälte: 8-12 K |
| 7 | Unterkühlung messen (Siedepunkt) | 4 bis 6 K (alle Anwendungen) |
| 8 | Heißgastemperatur messen | < 120 °C ohne Einspritzung, FEV prüfen wenn > 110 °C |
| 9 | Ölstand am Schauglas prüfen | Zwischen 1/4 und 3/4 des Schauglases nach 30 min Betrieb |
| 10 | Alle Werte im Anlagenbuch dokumentieren | Diese Werte dienen als Referenz für alle künftigen Diagnosen |
Schritt 10 ist der wichtigste und der am häufigsten übersprungene. Ein Techniker, der zwei Jahre später eingreift, hat ohne die Anfangswerte keine Möglichkeit zu wissen, ob der COP um 20 % gefallen ist. Nehmen Sie sich fünf Minuten, um alles zu notieren. Ihre Kollegen werden es Ihnen danken. Die detaillierte Umrüstprozedur von R404A auf R407F (Rückgewinnung, Ölwechsel, Befüllung) finden Sie im vollständigen technischen R407F-Leitfaden.
Wie senken Sie den Energieverbrauch über ein ganzes Jahr?
Der gleitende Verflüssigungsdruck ist der kostenwirksamste Optimierungshebel für jedes R407F-System in der Gewerbekälte. Laut Copeland bringt diese Strategie 15 bis 20 % Effizienzgewinn an den Verdichtern, und die Einsparungen können im stabilisierten Betrieb 33 % erreichen (Copeland E360). In kalten Klimazonen, mit mittleren Umgebungstemperaturen unter 0 °C, steigen die Einsparungen auf 50-60 %.
Das Prinzip ist einfach. Die meisten Verbundanlagen sind für die sommerlichen Hitzespitzen ausgelegt. Sie halten einen festen Verflüssigungsdruck, der etwa 45 °C entspricht, selbst im Januar. Das ist, als würde man im ersten Gang über die Autobahn fahren. Den Hochdruck mit der Umgebungstemperatur gleiten zu lassen, setzt eine beträchtliche Leistungsreserve frei.
Eine Warnung jedoch: Den Verflüssigungsdruck zu weit abzusenken, hindert das thermostatische Expansionsventil an der korrekten Arbeit. Mit einem TEV liegt der minimale Verflüssigungsdruck meist bei 14 bis 16 bar (25 bis 30 °C Verflüssigung). Ein elektronisches Ventil (EEV) erlaubt es, tiefer zu gehen, etwa 10 bis 12 bar, und mehr Einsparungen zu erfassen. Das ist eine der besten Investitionen, die man bei einer Umrüstung erwägen sollte. Zur finanziellen Seite der Umrüstung und zur ROI-Berechnung siehe unsere R407F-Analyse zu CO2-Bilanz und ROI.
Wann sollten Sie den Ersatz von R407F durch ein anderes Kältemittel erwägen?
R407F hat ein GWP von 1.825 (IPCC AR4), womit es über dem Schwellenwert von 150 liegt, den Anhang IV der Verordnung (EU) 2024/573 für bestimmte neue Gerätekategorien ab 2027 festlegt (Leitfaden zur F-Gas-Verordnung). Für bestehende Systeme bleibt R407F für Wartung und Nachfüllung voll legal. Aber wie lange?
Die Antwort hängt von Ihrer Situation ab. Wenn Ihre Anlage weniger als 5 Jahre Restlaufzeit hat, optimieren Sie sie mit R407F. Die Gewinne sind sofort da, die Kosten gering. Wenn Sie einen Systemersatz in den nächsten 3 bis 5 Jahren planen, orientieren Sie sich jetzt an Lösungen mit niedrigem GWP: transkritisches CO2 für große Flächen, R454C oder R455A für autonome Möbel. Eine vollständige Analyse der Alternativen bietet unser Niedrig-GWP-Kältemittelleitfaden.
Wenn Sie nicht wissen, welches Kältemittel Ihr aktuelles System enthält, beginnen Sie damit, den Kältemitteltyp Ihrer Anlage zu bestimmen. Das ist der erste Schritt vor jeder Entscheidung.
Häufig gestellte Fragen
Ein leistungsfähiges R407F-System ist ein gut eingestelltes System
R407F bietet einen ausgezeichneten Kompromiss zwischen Energieleistung und regulatorischer Konformität für die Gewerbekälte. Doch sein Potenzial entfaltet sich nur mit Einstellungen, die auf jede Anwendung abgestimmt sind. Messen Sie die Überhitzung am Taupunkt, passen Sie Ihre Vorgaben an das Temperaturniveau an und dokumentieren Sie die Inbetriebnahmewerte für jede Anlage.
Zur Vertiefung finden Sie die vollständigen Eigenschaften und die Umrüstprozedur im vollständigen technischen R407F-Leitfaden und die Wirtschaftlichkeitsanalyse in unserem Artikel zu CO2-Bilanz und ROI. Um R407F für Ihre Einsätze zu bestellen, sehen Sie sich unser R407F-Sortiment in Flaschen und Fässern an.
Haftungsausschluss: Die in diesem Artikel angegebenen COP-, Druck- und Temperaturwerte sind Größenordnungen auf Basis der nominalen Herstellerbedingungen und der Praxiserfahrung. Die reale Leistung variiert mit Verdichter, Kreislaufzustand, Kältemittelfüllung und Umgebungsbedingungen. Konsultieren Sie für die genauen Spezifikationen stets die technische Dokumentation Ihres Geräteherstellers. Die regulatorischen Angaben sind auf dem Stand Juni 2026; prüfen Sie die amtlichen Texte auf EUR-Lex für jede vertragliche Anwendung.
